MP ROTATOR旋转射线喷嘴

射程: 2,5 - 10,7 M

多射线旋转水流，节水同时让植物生长更健康

---

       MP喷头喷洒出的多射线旋转水流，能够节约水资源。不同于普通的散射喷头，MP旋转射线喷头喷洒出稳定、缓慢速率的多射线水流。在灌溉区域，这种低灌溉强度水流允许水份能够慢慢渗入到土壤中，达到更加均匀的水分分布。相比传统的散射喷头，MP喷头可节省30%水量，同时显著减少因径流产生的水浪费。MP喷嘴可匹配传统的散射喷头体或者适配器，将它们转变成喷洒均匀度高、低喷灌强度的喷头，并且在任何角度与射程时，都有匹配的喷灌强度。

       MP喷头是新系统的选择，它提供大范围射程可选（从1.5M到10M射程），减少施工材料成本，同时提高系统工作效率。MP喷头同样也是旧系统改造时的选择——它能很好解决旧系统压力过低和喷洒覆盖率差的问题。

性能

• 在任何角度和射程时，都有匹配的喷灌强度

• 所有型号均可调整25%射程

• 彩色喷嘴方便识别两次弹出色技术，保证喷嘴不容易被堵塞

• 可拆卸式滤网，防止喷嘴的堵塞

• 低喷灌强度

• 多射线抗风技术

• 喷洒角度和射程可调

功能

自动匹配灌溉强度

MP ROTATOR® 具有在各种喷洒角度和射程的设定下，都能通过喷嘴来控制水流量，无论喷嘴如何设定，都会产生匹配的灌溉强度。

两段式弹出

只有在升降柱伸出后，MP ROTATOR喷嘴才会从其受保护的位置弹出，可很好的防止杂质进入喷嘴。

喷洒均匀度

MP ROTATOR喷嘴的多条射线，准确地覆盖景观的所有区域，比传统散射喷嘴具有更好的均匀度。每根射线都面向特定区域，可以实现更高的效率与均匀的覆盖度。

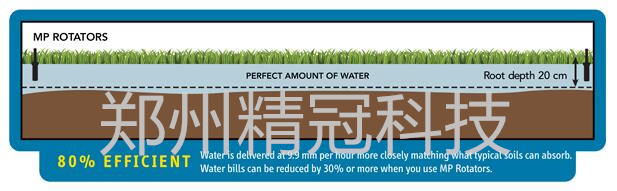

低喷灌强度

由于绝大多数土壤入渗率都低于 25 毫米/小时，因此，保持在低灌溉强度下灌溉提高速度很重要。

标准的 MP 旋转射线喷头系列灌溉强度可以达到10毫米/小时，而 MP800 系列可以达到 20 毫米/小时。二者都可以避免径流，从而实现节水和防止侵蚀。

COPY LINK

MP ROTATOR旋转射线喷嘴 - 编号说明: 顺序 1 + 2

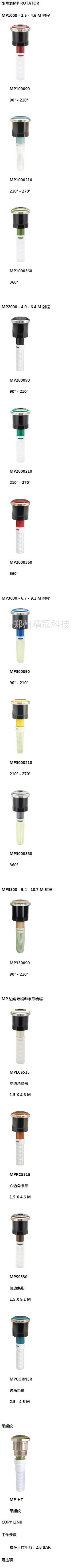

1型号

MP1000-90 = 射程 2.5 - 4.5 M，角度可调90⁰ - 210⁰

MP1000-210 = 射程 2.5 - 4.5 M，角度可调210⁰ - 270⁰

MP1000-360 =  射程2.5 - 4.5 M，360⁰



MP2000-90 = 射程 4.0 - 6.7 M，角度可调90⁰ - 210⁰

MP2000-210 = 射程 4.0 - 6.7 M，角度可调210⁰ - 270⁰

MP2000-360 =  射程4.0 - 6.7 M，360⁰



MP3000-90 = 射程 6.7 - 9.1 M，角度可调90⁰ - 210⁰

MP3000-210 =  射程6.7 - 9.1 M，角度可调210⁰ - 270⁰

MP3000-360 =  射程6.7 - 9.1 M，360⁰



MP3500-90 = 射程10 - 11 M，角度可调90⁰ - 210⁰



MPLCS515 = 左边角喷嘴，射程1.5 - 4.6 M



MPRCS515 = 右边角喷嘴，射程1.5 - 4.6 M



MPSS530 = 条形喷嘴，射程1.5 - 4.6 M



MPCORNER = 射程2.5 - 4.5M，角度可调45⁰ - 105⁰

2选项

(空白) =  无选项

HT = 阳螺纹型
(3500型号中没有此配置)

例子:

MP1000-210 = 射程2.5 - 4.5 M，角度可调210⁰ -270⁰

PROS-06-PRS40-CV-MP200090 = 弹出高度15 CM、压力调节到2.8 BAR、带止溢阀、配MP2000 90-210喷嘴

COPY LINK

工作参数

• 推荐工作压力：2.8 BAR

可选项

• 喷嘴安装在PRO-SPRAY PRS40喷头体上，可使喷头的工作压力调节到2.8 BAR

• 添加“HT”，指定为阳螺纹喷嘴

MP旋转射线喷嘴性能参数

MP1000

---

• 射程:2.5 TO 4.5 M

• 可调角度和全圆

• 褐色: 90° TO 210°

• 蓝色: 210° TO 270°

• 橄榄色: 360°

角度	压力				射程	流量		喷灌强度 IN/HR
	BAR	KPA			M	M³/HR	L/MIN
90°	1.7	170			-	-	-	-	-
	2.0	200			3.7	0.04	0.64	11	13
	2.5	250			4	0.04	0.72	11	13
	2.8	280			4.1	0.05	0.8	11	13
	3.0	300			4.3	0.05	0.87	11	13
	3.5	350			4.5	0.06	0.95	11	13
	3.8	380			4.5	0.06	1.02	12	14
180°	1.7	170			-	-	-	-	-
	2.0	200			3.7	0.08	1.29	11	13
	2.5	250			4	0.09	1.44	11	13
	2.8	280			4.1	0.1	1.59	11	13
	3.0	300			4.3	0.1	1.67	11	13
	3.5	350			4.5	0.12	1.9	11	13
	3.8	380			4.5	0.12	1.93	12	13
210°	1.7	170			-	-	-	-	-
	2.0	200			3.7	0.09	1.52	12	13
	2.5	250			4	0.1	1.71	11	13
	2.8	280			4.1	0.11	1.86	11	13
	3.0	300			4.3	0.12	1.93	11	13
	3.5	350			4.5	0.13	2.16	11	13
	3.8	380			4.5	0.14	2.24	11	13
270°	1.7	170			-	-	-	-	-
	2.0	200			3.7	0.11	1.82	11	12
	2.5	250			4	0.12	2.01	10	12
	2.8	280			4.1	0.14	2.39	11	13
	3.0	300			4.3	0.15	2.54	11	13
	3.5	350			4.5	0.17	2.73	11	13
	3.8	380			4.5	0.17	2.84	11	13
360°	1.7	170			-	-	-	-	-
	2.0	200			3.7	0.16	2.62	12	13
	2.5	250			4	0.18	2.92	11	13
	2.8	280			4.1	0.19	3.18	11	13
	3.0	300			4.3	0.2	3.34	11	13
	3.5	350			4.5	0.23	3.71	11	13
	3.8	380			4.5	0.23	3.83	11	13



MP2000

---

• 射程:4.0 - 6.4 M

• 可调角度和全圆

• 黑色: 90° - 210°

• 绿色: 210° - 270°

• 红色: 360°

角度	压力				射程	流量		喷灌强度 IN/HR
	BAR	KPA			M	M³/HR	L/MIN
90°	1.7	170			5.2	0.08	1.29	12	13
	2.0	200			5.5	0.09	1.44	12	13
	2.5	250			5.8	0.09	1.52	11	13
	2.8	280			6.1	0.1	1.63	11	12
	3.0	300			6.4	0.11	1.74	10	12
	3.5	350			6.4	0.11	1.78	11	12
	3.8	380			6.4	0.11	1.82	11	12
180°	1.7	170			4.9	0.14	2.27	11	13
	2.0	200			5.2	0.15	2.43	11	13
	2.5	250			5.5	0.16	2.69	11	12
	2.8	280			5.8	0.18	2.92	11	12
	3.0	300			6.1	0.2	3.22	11	12
	3.5	350			6.4	0.21	3.45	10	12
	3.8	380			6.4	0.22	3.6	11	12
210°	1.7	170			4.9	0.17	2.73	12	14
	2.0	200			5.2	0.17	2.84	11	13
	2.5	250			5.5	0.19	3.07	11	12
	2.8	280			5.8	0.2	3.26	10	12
	3.0	300			6.1	0.21	3.45	10	11
	3.5	350			6.4	0.23	3.71	9	11
	3.8	380			6.4	0.23	3.83	10	11
270°	1.7	170			4.9	0.2	3.3	11	13
	2.0	200			5.2	0.22	3.6	11	12
	2.5	250			5.5	0.24	3.9	10	12
	2.8	280			5.8	0.25	4.17	10	12
	3.0	300			6.1	0.27	4.43	10	11
	3.5	350			6.4	0.28	4.66	9	11
	3.8	380			6.4	0.3	4.93	10	11
360°	1.7	170			4.9	0.28	4.55	11	13
	2.0	200			5.2	0.29	4.85	11	13
	2.5	250			5.5	0.32	5.19	10	12
	2.8	280			5.8	0.34	5.61	10	12
	3.0	300			6.1	0.36	5.95	10	11
	3.5	350			6.4	0.39	6.37	9	11
	3.8	380			6.4	0.4	6.59	10	11



MP3000

---

• 射程:6.7 - 9.1 M

• 可调角度和全圆

• 蓝色: 90° - 210°

• 黄色: 210° - 270°

• 灰色: 360°

角度	压力				射程	流量		喷灌强度 IN/HR
	BAR	KPA			M	M³/HR	L/MIN
90°	1.7	170			7.6	0.16	2.69	11	13
	2.0	200			8.2	0.17	2.88	10	12
	2.5	250			8.5	0.19	3.11	10	12
	2.8	280			9.1	0.2	3.26	10	11
	3.0	300			9.1	0.21	3.41	10	12
	3.5	350			9.1	0.22	3.6	11	12
	3.8	380			9.1	0.23	3.83	11	13
180°	1.7	170			7.6	0.33	5.46	11	13
	2.0	200			8.2	0.36	5.99	11	12
	2.5	250			8.5	0.39	6.44	11	12
	2.8	280			9.1	0.42	6.9	10	12
	3.0	300			9.1	0.44	7.31	11	12
	3.5	350			9.1	0.47	7.73	11	13
	3.8	380			9.1	0.49	8.07	12	14
210°	1.7	170			7.6	0.39	6.37	11	13
	2.0	200			8.2	0.42	6.97	11	12
	2.5	250			8.5	0.46	7.54	11	13
	2.8	280			9.1	0.49	8.03	10	12
	3.0	300			9.1	0.52	8.53	11	12
	3.5	350			9.1	0.55	8.98	11	13
	3.8	380			9.1	0.57	9.44	12	14
270°	1.7	170			7.6	0.5	8.3	12	13
	2.0	200			8.2	0.55	8.98	11	12
	2.5	250			8.5	0.59	9.66	11	12
	2.8	280			9.1	0.63	10.35	10	12
	3.0	300			9.1	0.66	10.95	11	12
	3.5	350			9.1	0.7	11.6	11	13
	3.8	380			9.1	0.74	12.2	12	14
360°	1.7	170			7.6	0.66	10.92	11	13
	2.0	200			8.2	0.72	11.94	11	12
	2.5	250			8.5	0.78	12.89	11	12
	2.8	280			9.1	0.84	13.8	10	12
	3.0	300			9.1	0.89	14.63	11	12
	3.5	350			9.1	0.94	15.43	11	13
	3.8	380			9.1	0.98	16.18	12	14



MP3500

---

• 射程:9.4 - 10.7 M

• 可调角度和全圆

• 浅褐色: 90° - 210°

角度	压力				射程	流量		喷灌强度 IN/HR
	BAR	KPA			M	M³/HR	L/MIN
90°	1.7	170			10.1	0.24	3.94	9	11
	2.0	200			10.4	0.26	4.28	10	11
	2.5	250			10.4	0.28	4.58	10	12
	2.8	280			10.7	0.29	4.84	10	12
	3.0	300			10.7	0.31	5.22	11	13
	3.5	350			10.7	0.33	5.41	11	13
	3.8	380			10.7	0.34	5.68	12	14
180°	1.7	170			10.1	0.50	8.36	10	11
	2.0	200			10.4	0.51	8.48	9	11
	2.5	250			10.4	0.60	10.03	11	13
	2.8	280			10.7	0.65	10.83	11	13
	3.0	300			10.7	0.70	11.73	12	14
	3.5	350			10.7	0.73	12.15	13	15
	3.8	380			10.7	0.75	12.41	13	15
210°	1.7	170			10.1	0.59	9.80	10	12
	2.0	200			10.4	0.65	10.75	10	12
	2.5	250			10.4	0.70	11.66	11	13
	2.8	280			10.7	0.75	12.45	11	13
	3.0	300			10.7	0.80	13.40	12	14
	3.5	350			10.7	0.85	14.23	13	15
	3.8	380			10.7	0.90	14.91	13	16
270°	1.7	170
	2.0	200
	2.5	250
	2.8	280			无
	3.0	300
	3.5	350
	3.8	380
360°	1.7	170
	2.0	200
	2.5	250
	2.8	280			无
	3.0	300
	3.5	350
	3.8	380

推荐工作压力

MP旋转射线喷嘴性能参数 - 边角条形

	MPCORNER 射程: 2.5 - 4.5 M 可调角度: 45° - 105° 彩色标识：青绿色
角度	压力				射程	流量
	BAR	KPA			M	M³/HR	L/MIN
45°	1.7	170			…	…	...
	2.0	200			3.5	0.04	0.61
	2.5	250			4.0	0.04	0.68
	2.8	280			4.1	0.04	0.70
	3.0	300			4.3	0.04	0.73
	3.5	350			4.4	0.05	0.78
	3.8	380			4.5	0.05	0.81
90°	1.7	170			3.2	0.07	1.15
	2.0	200			3.5	0.08	1.27
	2.5	250			4.0	0.08	1.40
	2.8	280			4.1	0.09	1.44
	3.0	300			4.3	0.09	1.57
	3.5	350			4.4	0.10	1.67
	3.8	380			4.5	0.10	1.73
105°	1.7	170			3.2	0.08	1.34
	2.0	200			3.5	0.09	1.48
	2.5	250			4.0	0.10	1.63
	2.8	280			4.1	0.10	1.70
	3.0	300			4.3	0.11	1.83
	3.5	350			4.4	0.12	1.94
	3.8	380			4.5	0.12	2.00
推荐工作压力

MP 旋转射线喷嘴性能参数-条形喷嘴

	MPLCS515: 乳白色左边角喷嘴 MPRCS515: 紫铜色右边角喷嘴 MPSS530 棕色条形喷嘴
角度	压力				射程	流量
	BAR	KPA			M	M³/HR	L/MIN
左边角条形	1.7	170			1.1 X 4.2	0.04	0.67
	2.0	200			1.2 X 4.3	0.04	0.72
	2.5	250			1.4 X 4.5	0.05	0.79
	2.8	280			1.5 X 4.6	0.05	0.84
	3.0	300			1.6 X 4.7	0.05	0.87
	3.5	350			1.7 X 4.8	0.06	0.94
	3.8	380			1.8 X 4.9	0.06	0.99
右边角条形	1.7	170			1.1 X 4.2	0.04	0.67
	2.0	200			1.2 X 4.3	0.04	0.72
	2.5	250			1.4 X 4.5	0.05	0.79
	2.8	280			1.5 X 4.6	0.05	0.84
	3.0	300			1.6 X 4.7	0.05	0.87
	3.5	350			1.7 X 4.8	0.06	0.94
	3.8	380			1.8 X 4.9	0.06	0.99
侧边条形	1.7	170			1.1 X 8.3	0.08	1.34
	2.0	200			1.2 X 8.6	0.09	1.43
	2.5	250			1.4 X 8.9	0.09	1.57
	2.8	280			1.5 X 9.1	0.10	1.66
	3.0	300			1.6 X 9.3	0.10	1.72
	3.5	350			1.7 X 9.6	0.11	1.87
	3.8	380			1.8 X 9.9	0.12	1.96
推荐工作压力 注：条形射线喷嘴射程可以调整25％。 MP 旋转射线喷嘴在射程调整后可以保持相匹配的喷灌强度.

COPY LINK

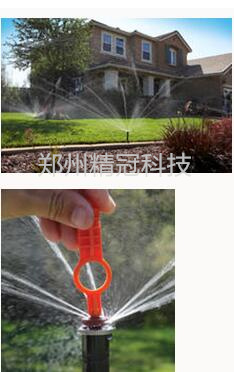

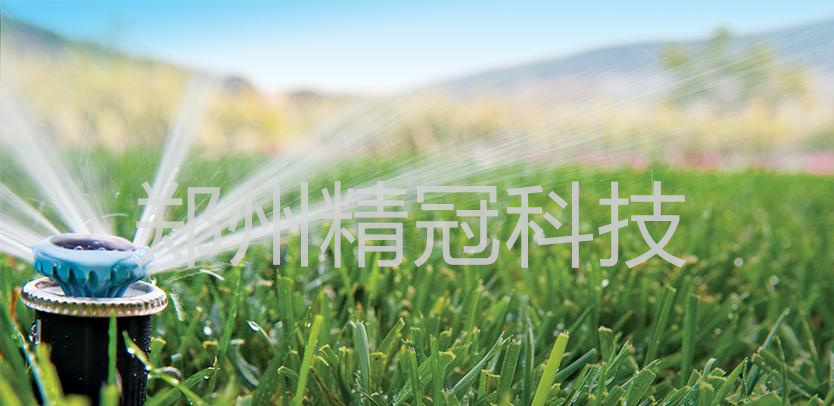

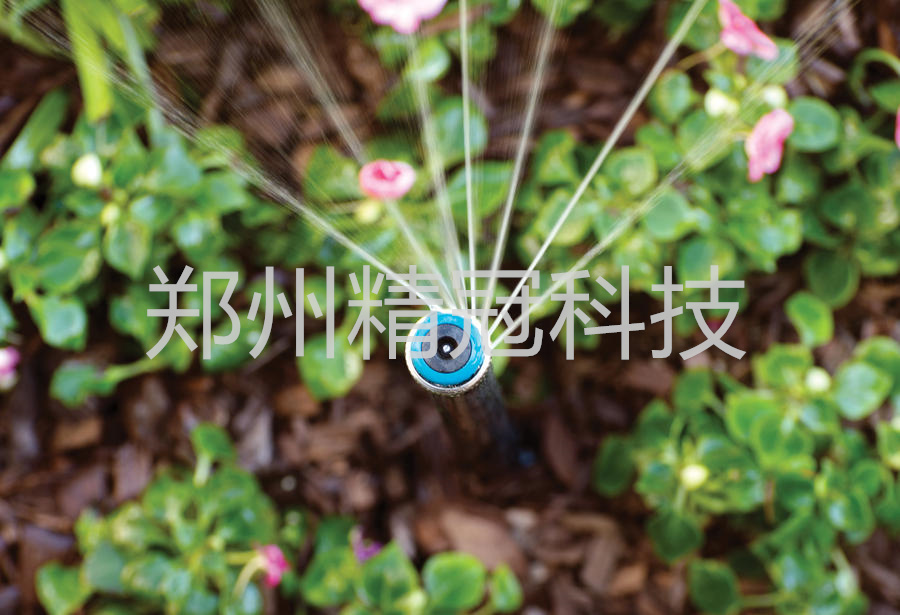

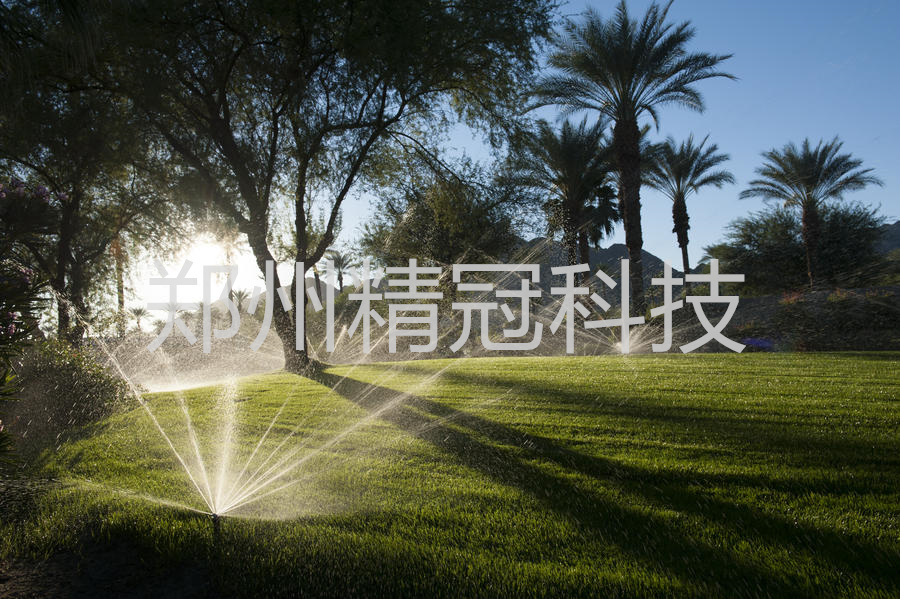

应用图片

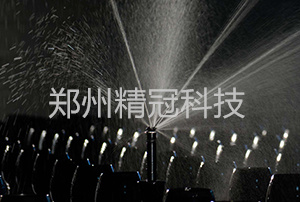

工作室

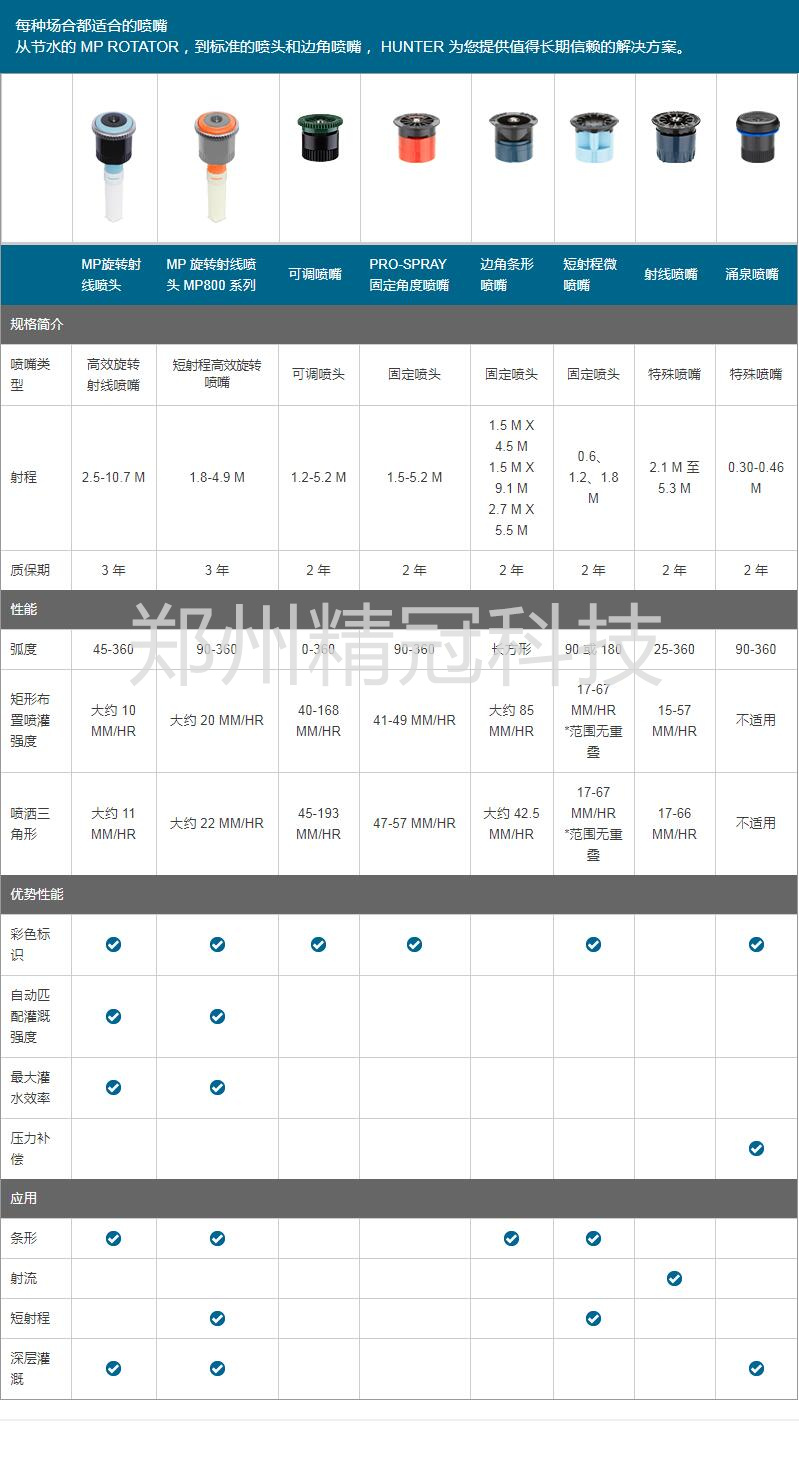

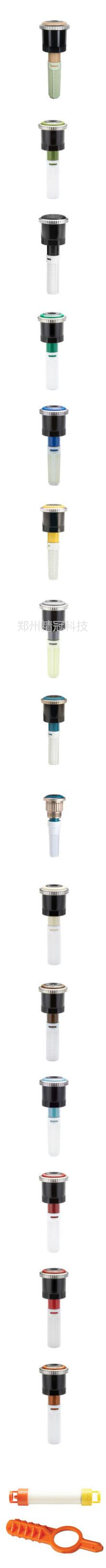

喷嘴比较图
